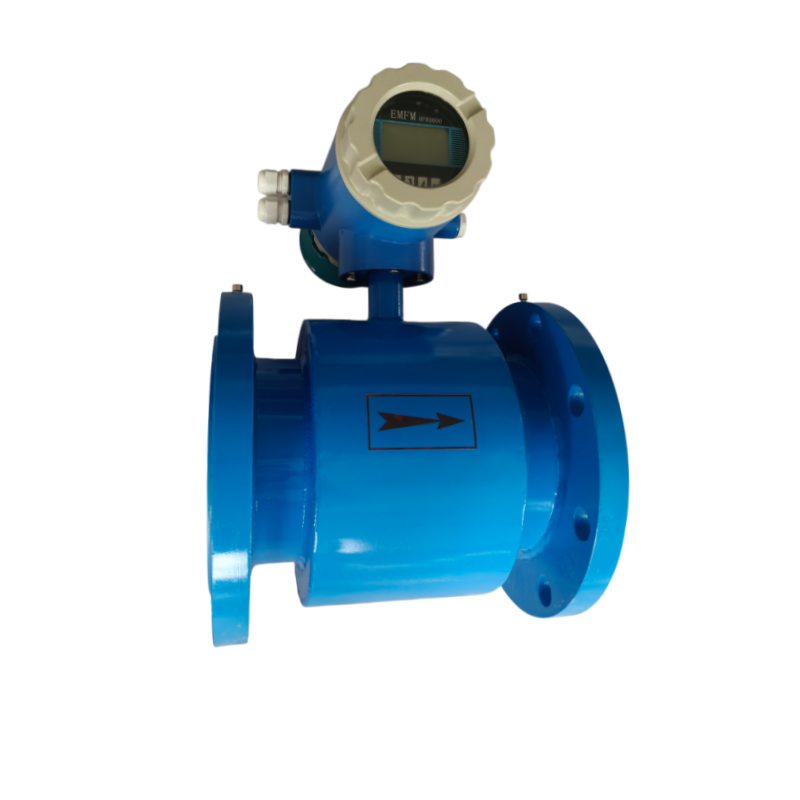

DN200廢水流量計

一、產品概述

二、核心技術參數

• 公稱通徑：DN200

• 適用介質：導電廢水、污水、泥漿、腐蝕性污水（電導率≥5 μS/cm）

• 精度等級：±1.0%（標準）；±0.5%（高精度可選）

• 流量范圍（水）：約 113～1130 m3/h（對應流速 0.3～10 m/s）

• 介質溫度：

• 橡膠襯里：0～80℃

• PTFE 襯里：-20～120℃

• 公稱壓力：PN1.0 / PN1.6 MPa

• 連接方式：法蘭連接 HG/T 20592

• 安裝方式：水平、垂直、傾斜均可，必須滿管測量

• 防護等級：IP65（一體式）、IP68（分體式可選）

• 防爆等級：Ex d IIB T4（可選）

• 供電方式：220VAC / 24VDC

• 顯示：LCD 液晶顯示瞬時流量、累積流量、流速、空管報警、故障代碼

• 輸出信號：4-20mA、RS485（Modbus-RTU）、脈沖輸出、上下限報警

三、廢水專用防腐耐磨配置

襯里選型

• 氯丁橡膠 / 丁基橡膠：耐磨抗泥沙，適用市政污水、一般工業廢水

• PTFE（四氟）：耐強酸強堿、有機溶劑、氯離子，適用化工、電鍍、印染廢水

• 聚氨酯襯里：高耐磨，適用礦山泥漿、高含固量污水

電極選型

• 316L 不銹鋼：常規污水、弱腐蝕工況

• 哈氏合金 C：鹽酸、硫酸、混合酸堿廢水

• 鈦電極：海水、含氯廢水、氧化性介質

• 碳化鎢電極：磨損、高含砂泥漿廢水

四、產品特點

• 全通徑結構，無堵塞、無壓損，適合含顆粒、纖維、油污的廢水

• 測量不受介質密度、粘度、溫度影響，長期穩定

• 低頻矩形波勵磁，抗干擾強，低流速測量穩定

• 具備空管檢測、小信號切除、故障自診斷功能

• 支持一體式 / 分體式安裝，適應復雜現場環境

• 接地系統完善，可用于水泥管、PVC 管等非金屬管道

五、適用介質與行業

• 適用介質：市政污水、工業廢水、化工酸堿廢水、電鍍廢水、造紙黑液、印染污水、礦山泥漿、循環排污水、滲濾液等

• 適用行業：市政水務、化工、電鍍、造紙、制藥、冶金、環保工程、工業園區排污計量

六、安裝要點

• 必須保證測量管始終滿管，避免積氣、不滿管導致誤差

• 直管段要求：上游≥5DN（1 米），下游≥2DN（0.4 米）

• 優先安裝在管道低處或垂直向上流動位置

• 非金屬管道建議配置接地環或接地電極

• 大顆粒雜質較多時，前端建議加裝過濾器或攔污設施

七、選型建議

1. 普通市政 / 工業污水：橡膠襯里 + 316L

2. 強腐蝕酸堿廢水：PTFE 襯里 + 哈氏合金

3. 高泥沙、高磨損廢水：聚氨酯襯里 + 碳化鎢電極

4. 安裝空間受限或現場震動大：選用分體式結構

八、價格說明

九、售后與質保

• 質保 2 年，終身維護

• 免費提供工況選型、流量核算、安裝指導、調試服務

• 可定制防腐、耐高溫、高壓、分體、防爆、衛生型等特殊版本
